Compas Agile Smart pour porte relevable

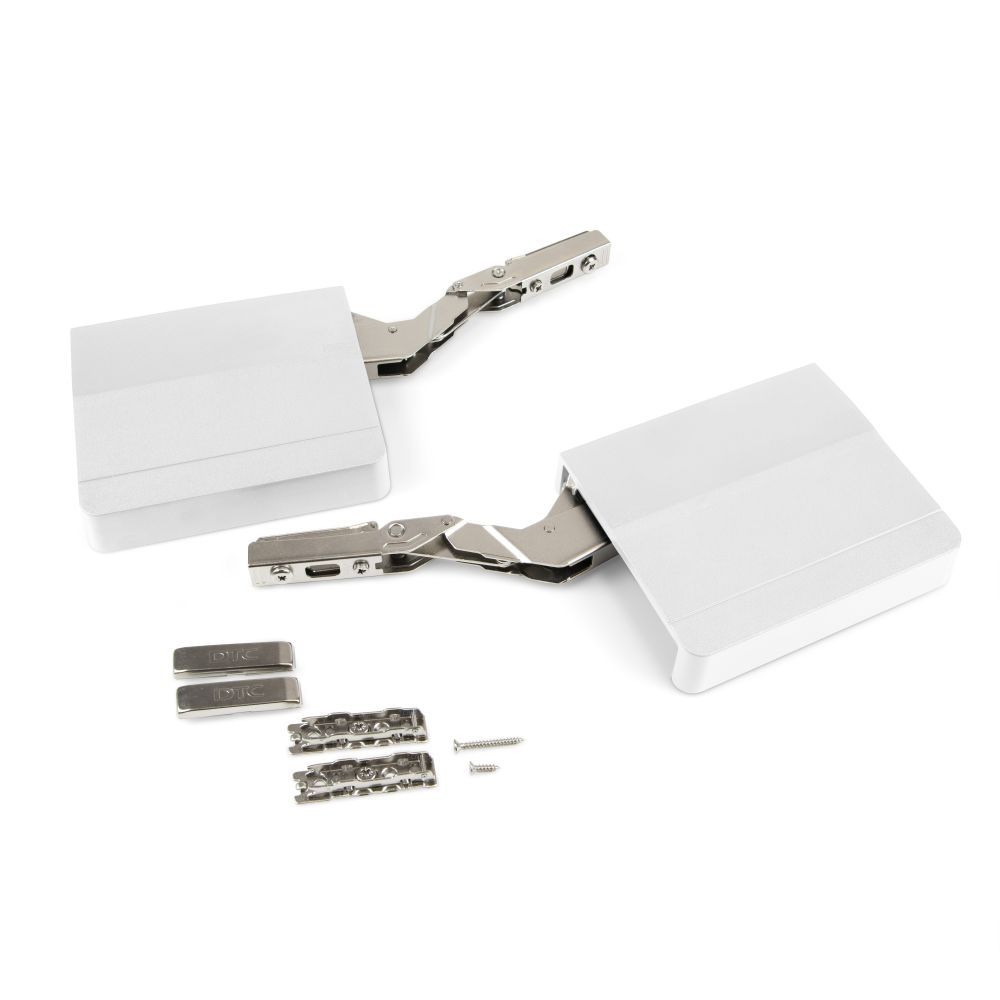

Un système de compas conçu pour les portes relevables sans charnière et fermeture souple. Angle d’ouverture de 107º pour exploiter au mieux l’espace et faciliter l’accessibilité. Pour les caisson jusqu’à 1 200 mm de large et 250 à 600 mm de haut, avec des épaisseurs de panneaux de 16 mm à 22 mm. Il dispose de deux réglages : le réglage de la force du mécanisme et la position de la porte tridimensionnelle ±2 mm. Démontage de la porte sans outils grâce à son système de clipsage facile. Compas pour les forces requises entre 480-1.250 (voir les formules de calcul). Le jeu de de compas comprend les crochets, les vis de fixation et intègre le gabarit de marquage. Il comprend également des caches embellisseurs blanc.

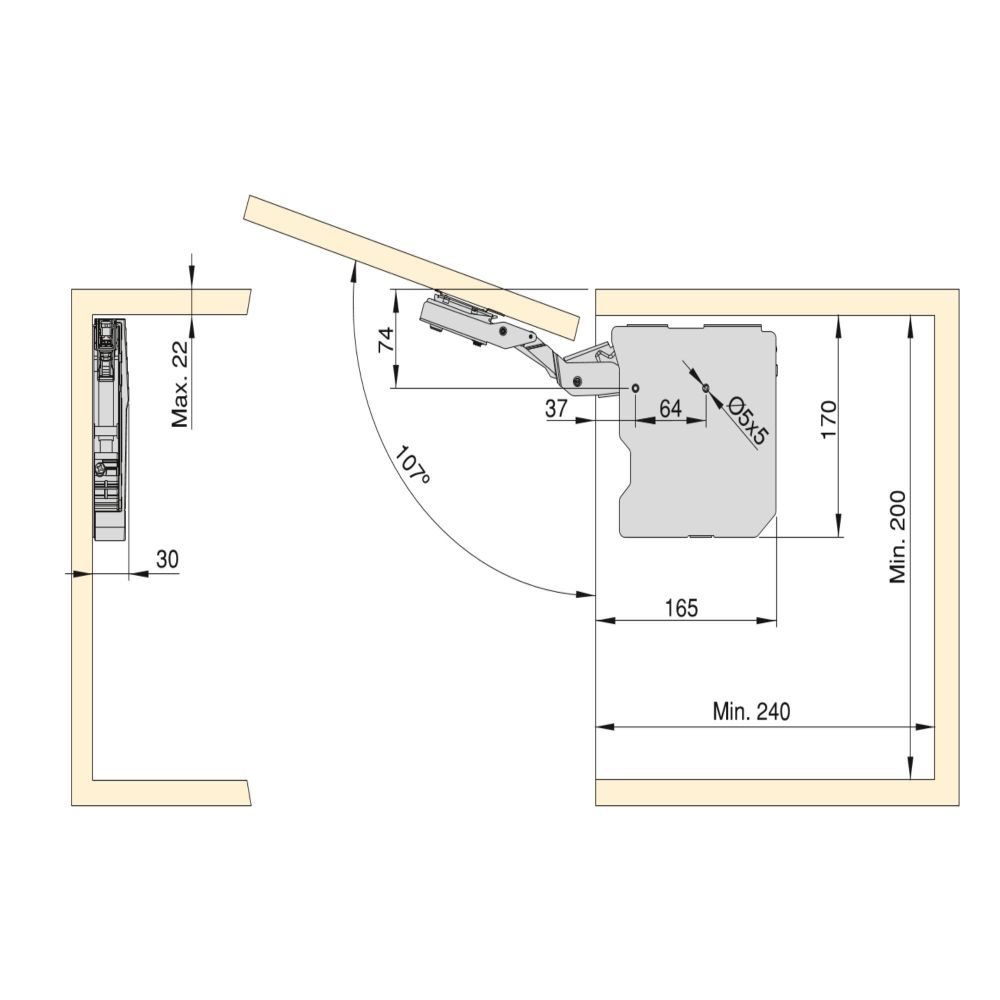

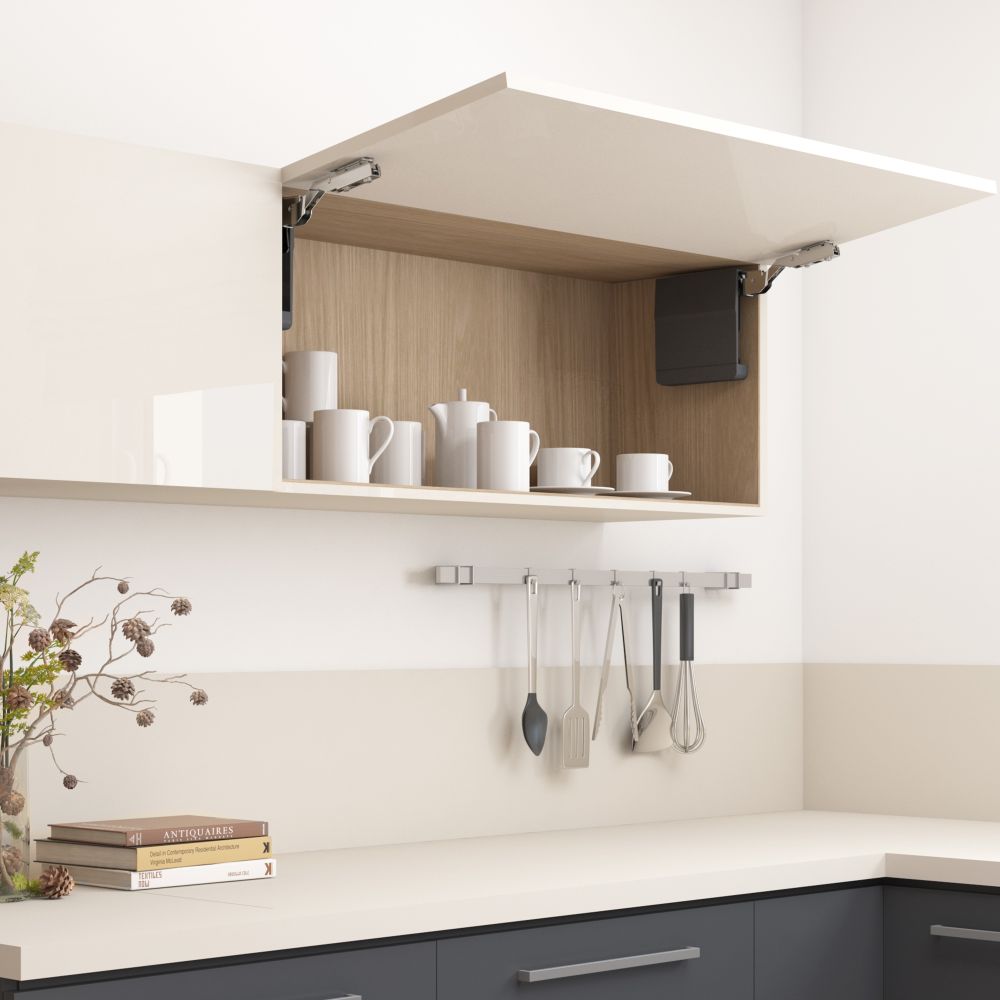

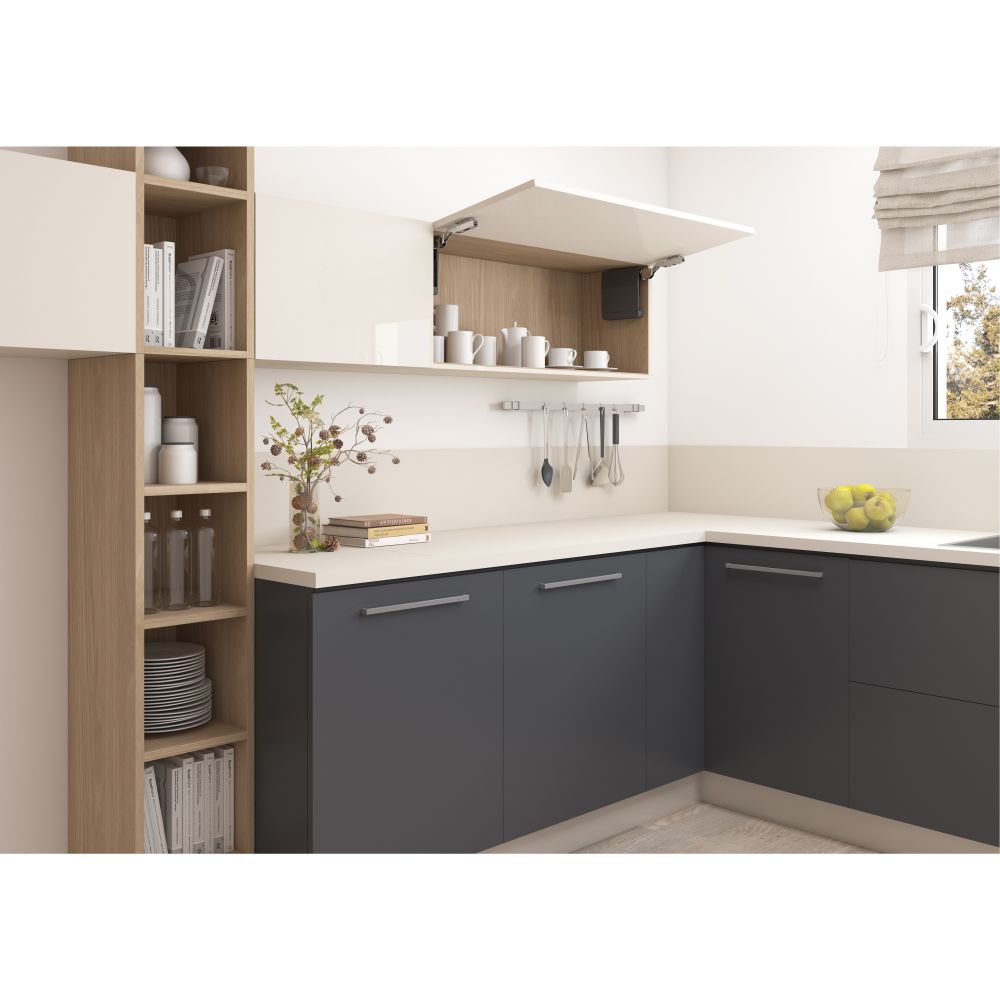

Système de compas pour portes relevables de meubles de cuisine et pour l´habitat. Ce système se distingue par son fonctionnement souple et précis, sans avoir besoin de charnières pour fonctionner. Il possède un angle d'ouverture de 107º qui profite au maximum de l'espace et facilite l'accessibilité au meuble. Il est conçu pour une largeur de caisson allant jusqu’à 1 200 mm et une hauteur totale comprise entre 250 et 600 mm, avec des épaisseurs de panneaux de 16 mm à 22 mm. Trois atouts différents sont proposés Les caches sont fournis et sont disponibles en finition gris anthracite et blanc. Il comprend également les crochets et les vis nécessaires à l’assemblage ainsi qu´un gabarit de marquage.

CALCUL DE LA FORCE DU COMPAS

F = H x (poids de la porte + 2*poids de la poignée)

F = Force.

H = Hauteur de la porte en mm.

Poids de la porte = Poids de la porte en kg.

Poids de la poignée = Poids de la poignée en kg.
